鍵合金絲是指純度為99.99%,線徑為18~50μm的高純金合金絲。通常采用球焊-楔焊方式鍵合,并常用于塑料樹脂封裝。
鍵合金絲主要有以下幾項特性:
(1)機械強度:要求金絲能承受樹脂封裝時應力的機械強度,具有規定的拉斷力和延伸力;
(2)成球特性好;
(3)接合性:金絲表面無劃疵、臟污、塵埃及其他粘附物,使金絲與半導體芯片之間、金絲與引線框架之間有足夠的接合強度;
(4)作業性:隨著金絲長度的加長,要防止卡絲,還要求金絲直徑精度要高,表面無卷曲現象;
(5)焊接時焊點沒有波紋。

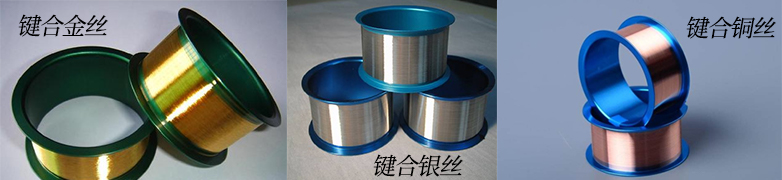

鍵合絲是半導體封裝專用材料,是半導體封裝的五大重要結構材料之一(五大重要結構材料包括:鍵合絲、引線框架、有機基板、陶瓷封裝和塑封料)。鍵合絲的直徑只有十幾微米到幾十微米,根據材料的不同,鍵合絲可分為鍵合金絲、鍵合銅絲、鍵合鋁絲、合金金絲等。
由于黃金具有化學性能穩定、抗氧化,不與酸和堿發生反應等特性,因此黃金制成的鍵合金絲具有延展性好、導電性能佳、金絲球焊速度快及可靠性高等特點,是鍵合絲各品種中使用最早、用量最大的一類。
鍵合金絲的制備工藝主要包括熔鑄、拉絲、退火和繞線四個工序,國內外對于此類金絲的制備工藝基本一致。
通過熔鑄工藝將原料金進一步提純控制有害雜質成分含量,同時添加微量的合金元素來改善鍵合金絲的力學性能和應用性能,通常來說Pd和Pt的摻雜可以有效減少界面Au合金的生成,Be可以增強線弧的穩定性,Ca可以增加絲材的強度,稀土類金屬則可以增加金線的熱影響區、細化顆粒并提高熱穩定性。【1】
拉絲工藝是將熔鑄后的金錠通過粗拉、中拉、細拉等多道拉絲工藝?yán)纬赡繕?biāo)直徑的細絲。拉絲工藝需要控制鍵合絲直徑的一致性,否則金絲在引線鍵合時易出現斷絲、鍵合失敗等質量風險。將金絲拉拔成需要直徑的細絲后,需要進行退火以降低拉絲過程造成的金絲硬度的增加,得到具有一定延展率和抗拉強度的金絲,一般而言,熱處理溫度越高,鍵合金絲的延伸率越高,而強度越低。最終,將金絲纏繞在卷軸上形成可在鍵合設備上應用的成品金絲。【2】

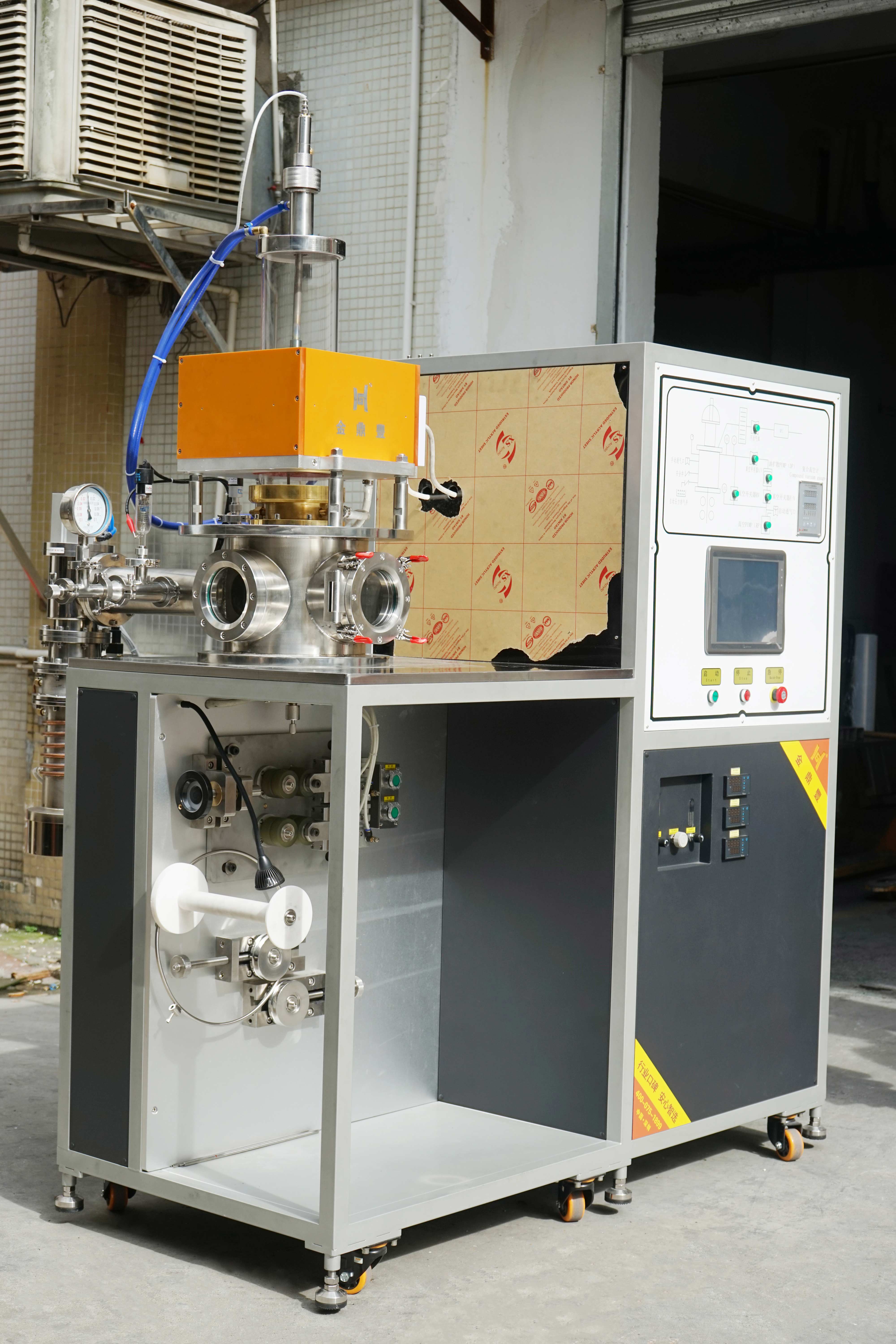

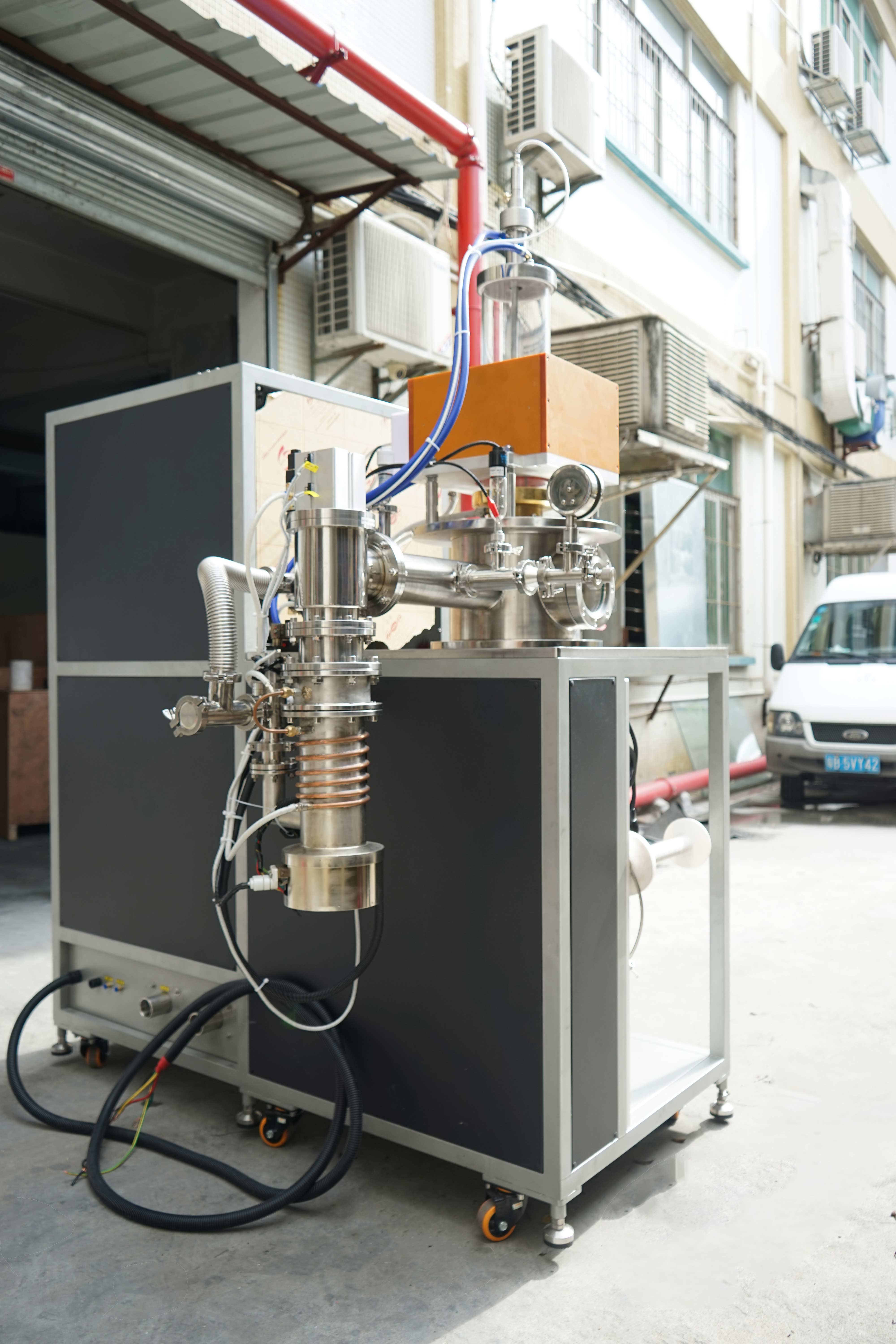

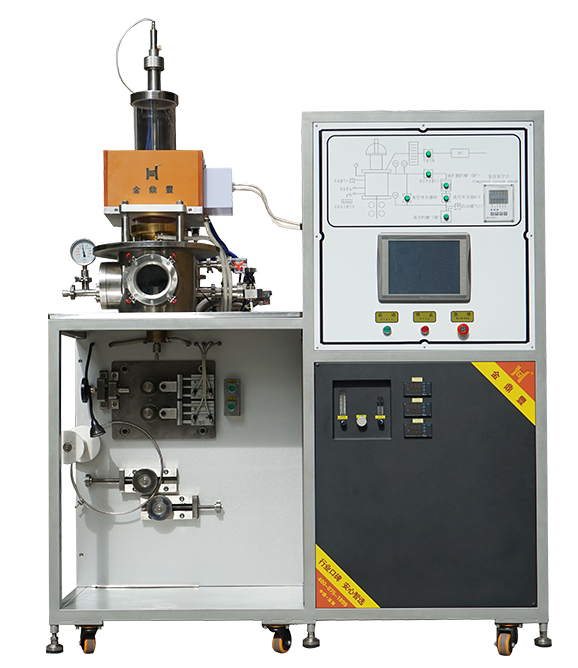

設備簡介:本設備包括中頻感應加熱裝置,高真空水冷鑄造室,高真空裝置(包括油旋轉系,油擴散泵):精密牽引裝置,收線裝置等。高真空水冷鑄造室內部為感應線圈,并包含進口高純度石墨坩堝及鑄造模具和結晶器。
參考文獻
[1]陳永泰,魏寬,謝明,等.貴金屬鍵合絲材料的研究進展[J].貴金屬,2014,35(3):66-70.
[2]劉媛萍,孫瀾瀾,高鴻,等.宇航用鍵合金絲評價體系及其應用研究[J].宇航材料工藝,2023,53(02):136-141
